Teknisk data:
Kapacitet:
Antal kontrollerbara axlar:            4
Swing över bädd:                                   Ø 580 mm
Avstånd mellan centre:                     1 230 mm
Spindel:
Spindel Ø:                                                    Ø 150 mm
Spindelnos:                                                 ASA A2-8
Intern kona:                                               Ø 110 mm 1/10 kon
Borning-Ø:                                                  Ø 90 mm
Spindelhastigheter:                               Steglös x automatisk 4 steg
Spindelhastighet:                                   10 - 2 500 rpm

Slid Z-axel:
Längsgående rörelse:
Övre:                                                                1 535 mm
Nedre:                                                              1 069 mm
Feeds skärning:                                          0,01 - 80,00 mm / rpm
Snabbtransport:                                        10 000 mm/min

Tvärslid X-axel
Rörelse tvärslid:
Övre:                                                                  480 mm
Nedre:                                                               170 mm
Feeds skärning:                                            0,01 - 80,00 mm / rpm
Snabb transport:                                         5 000 mm/min

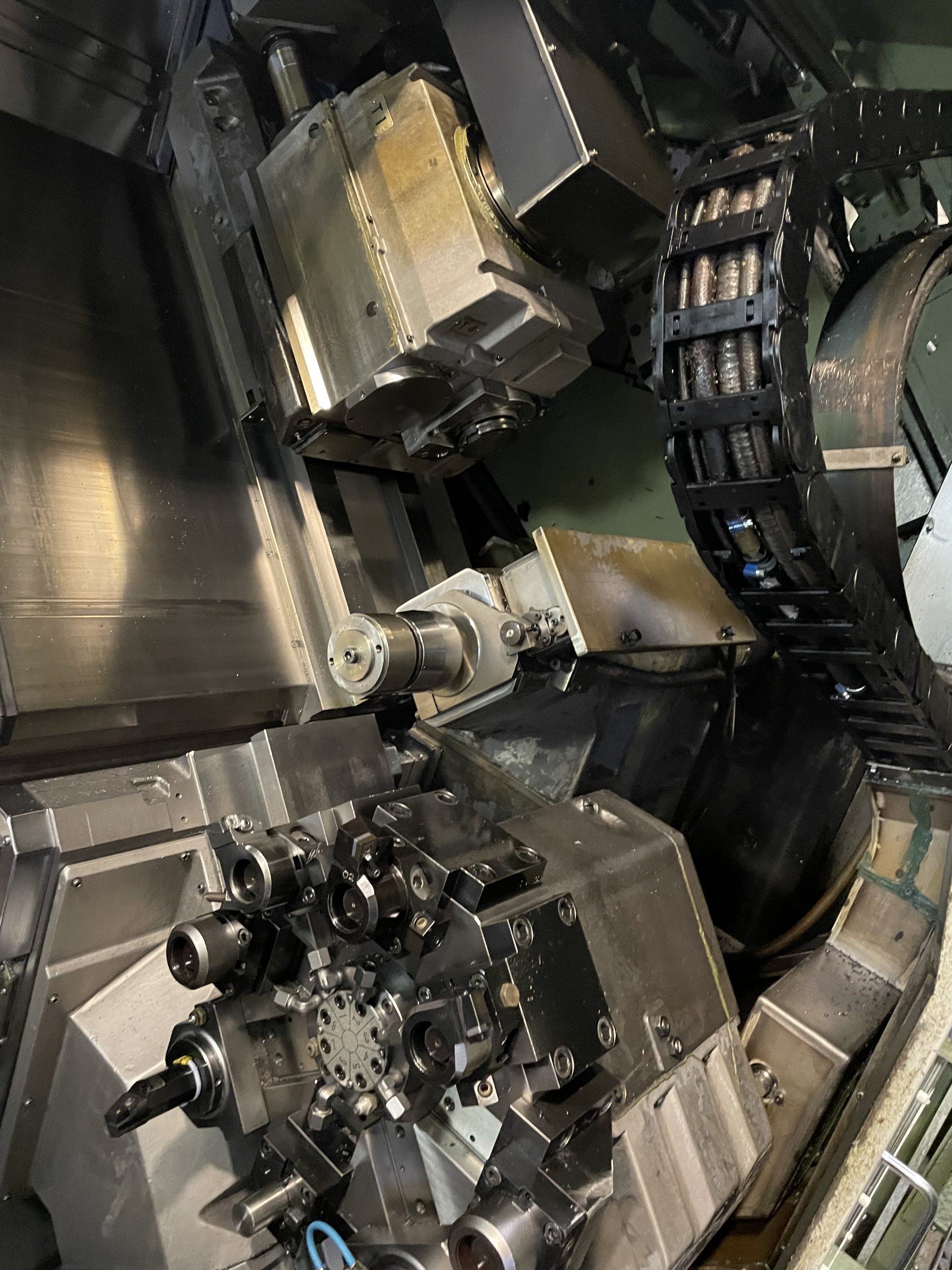

Revolver
Typ:
Övre:                                                                     ATC
Nedre:                                                                  V8
Antal verktyg
Övre:                                                                     2
Nedre:                                                                   8
OD Verktygsstorlek:                                   32 × 25 mm

Hydraulisk pinol:
Pinol Ø:                                                                 Ø 120 mm
Centerkona:                                                       MT # 6
Pinolvandring:                                                  150 mm

Elektrisk motor:
Huvudspindelmotor (30 min / forts.): 30/22 kW
Z-axelmotor:
Övre:                                                                         3,7 kW
Nedre:                                                                       2,2 kW

X-axel motor
Övre:                                                                          1,5 kW
Nedre:                                                                       1,5 kW

Hydraulpump:                                                      1,5 kW
Guideway smörjpump:                                   0,005 kW
Headstock smörjpump:                                  0,075 kW
Kylvätskepump:                                                  0,4 kW

Maskin:
Höjd:                                                                            2 780 mm
Längd x Bredd:                                                      4 000 × 6 130 mm
Vikt:                                                                             12 000 kg

ATC
Verktygskapacitet:                                             50
Verktygstyp:                                                            MAS BT 50
Max. verktygsvikt:                                               20 kgf

M-tool spindel:
Antal spindlar:                                                       1
Spindelhastigheter:                                             Steglösa x 2 steg
Spindelhastighet:                                                  50 - 1 500 rpm
Elmotor:                                                                      AC 3,7 kW

Spindelvinkel C-axel:
Kontrollerbar vinkel:                                           360°
Hastighet:                                                                   20 rpm
